SUNWAY TG 485 800V TE (S64)
SUNWAY TG 610 800V TE (S64)
SUNWAY TG 730 800V TE (S64)
SUNWAY TG 750 1000V TE (S64)
SUNWAY TG 760 1000V TE (S64)

SUNWAY TG 610 1000V TE/TE (S62)
SUNWAY TG 1200 1000V TE/TE (S62)
SUNWAY TG 900 1500V TE/TE (S62)
SUNWAY TG 1800 1500V TE/TE (S62)

R400 · R500 · R800 · R1000 · R1200 · R1500TLI · R2000TLI · R2250TLI · R2500TLI · R3000TLI · R3750TLI · R4000TLI · R4500TLI · R5000TLI · R6000TL · R6800TL · R7500TL · R5515TL · R6615TL · R7715TL · R8815TL · R10015TL · R11015TL · R3015TL · R12715TL · R14015TL · R15015TL · R18615TL

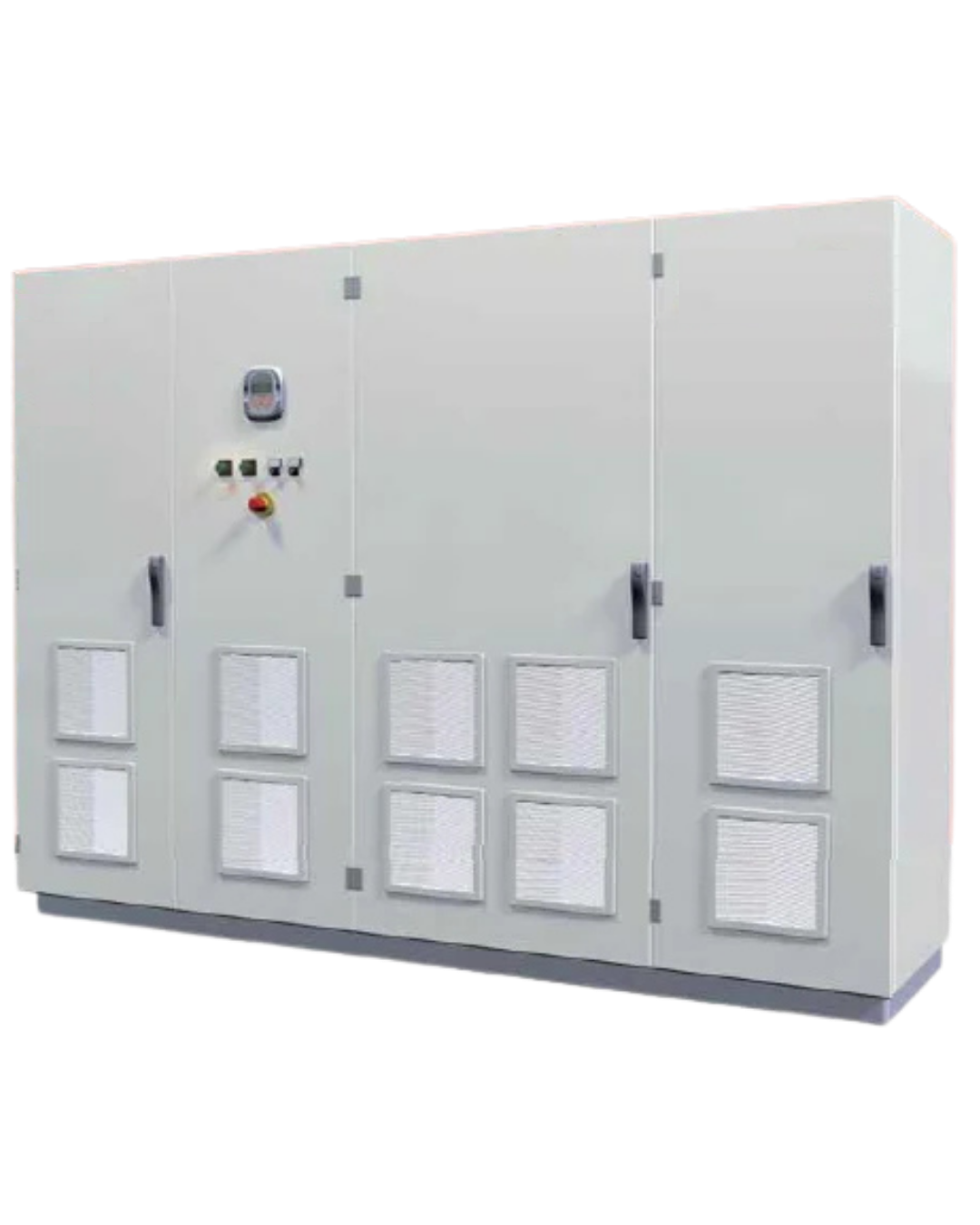

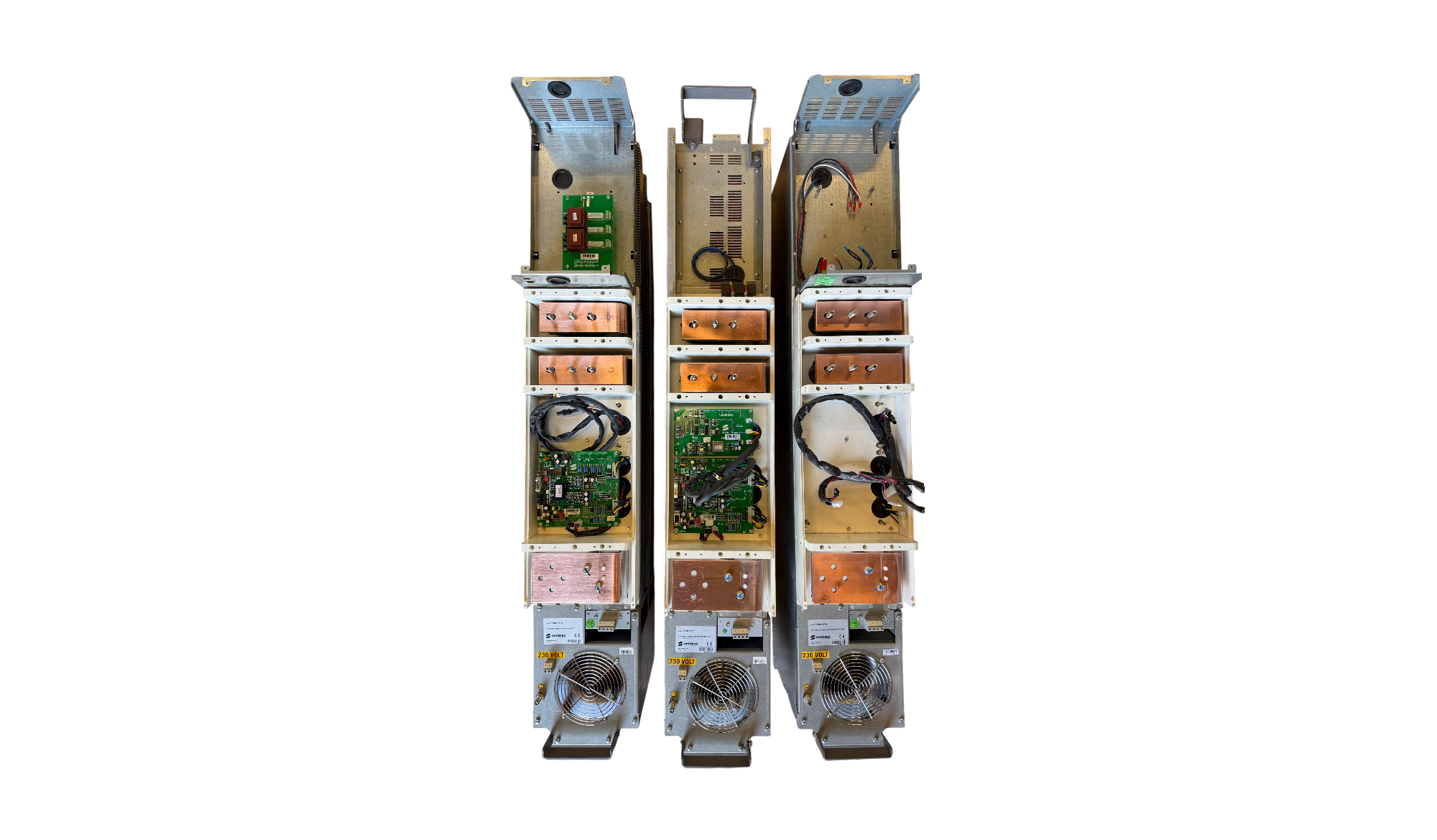

SANTERNO SUNWAY TG- TG TE

Di seguito sono elencati i requisiti per un primo intervento su un inverter guasto. Prima di procedere con qualsiasi operazione: A) Verificate che il modello sia corretto; B) Seguite attentamente tutte le istruzioni fornite nel manuale d’uso e manutenzione del costruttore; C) Assicuratevi che l’intervento sia eseguito da personale specializzato; D) Poiché trattasi di un inverter fotovoltaico con ingresso DC sempre sotto tensione, osservate scrupolosamente tutte le norme di sicurezza applicabili.

Allarmi, errori e Warning

Codice
Allarme
Descrizione
Possibile soluzione

A040

Allarme Utente

Allarme generato dall’utente

Resettare l’allarme: inviare un comando di RESET.

A041

IGBT FAULT Lato A

Allarme Hardware IGBT lato A generico

1. Resettare l’allarme: inviare un comando di RESET.
2. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di
STI REPAIR.

A043

FALSO INTERRUPT SOFTWARE

Malfunzionamento Scheda di Controllo

Contattare il servizio STI REPAIR

A044

SOVRACORRENTE

Sovracorrente Software

Contattare il servizio STI REPAIR

A045

Fault bypass

Fault del By–Pass di Precarica

1. Resettare l’allarme: inviare un comando di RESET.
2. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di
STI REPAIR

A046

Fault connettore
bypass

Fault del connettore del By–Pass di Precarica

1. Resettare l’allarme: inviare un comando di RESET.
2. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di
STI REPAIR

A047

Sottotensione

Tensione del Bus–Dc inferiore a Vdc_min

1. Verificare il valore della tensione del Bus–Dc misurata M010.
2. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di
STI REPAIR

A048

Sovratensione

Tensione del Bus–Dc (circuito intermedio in continua) ha raggiunto un
valore elevato.

1. Verificare il valore della tensione del Bus–Dc Misurata M010.
2. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A049

RAM FAULT

RAM DSP Texas incoerente

Contattare il Servizio STI REPAIR

A050

IGBT FAULT A

Hardware Fault da Convertitore IGBT lato A

1. Resettare l’allarme: inviare un comando di RESET.
2. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A051

Sovracorrente
(Hardware)

Sovracorrente Hardware lato A

1. Verificare il corretto dimensionamento dell’inverter rispetto alla
potenza del campo fotovoltaico.
2. Controllare che non vi siano cortocircuiti tra fase e fase o tra fase
e terra in uscita all’inverter (morsetti U,V,W).
3. Resettare l’allarme: inviare un comando di RESET.
4. Se l’allarme periste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A052

I INV Asimmetriche

Guasto Hardware: Asimmetria nelle correnti di uscita dell’inverter

1. Resettare l’allarme: inviare un comando di RESET.
2. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A053

NOT PWONA

Guasto Hardware: Impossibile accendere IGBT A

1. Resettare l’allarme: inviare un comando di RESET.
2. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A054

TLP o TLext FAULT

Stato di uno o entrambi i teleruttori di parallelo e interfaccia rete non
coerente con lo stato di funzionamento del Sunway TG.

1. Controllare lo stato dei cablaggi.
2. Resettare l’allarme: inviare un comando di RESET.
3. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A055

TLext NON APERTO

Teleruttore esterno chiuso

1. Verificare le condizioni del teleruttore esterno.
2. Resettare l’allarme: inviare un comando di RESET.
3. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A056

Teleruttore esterno aperto

Sovratensione misurata tra le fasi ST

1. Verificare le condizioni del teleruttore di interfaccia rete
teleruttore ESTERNO/KM2 e del cablaggio del contatto di ritorno
del teleruttore.
2. Resettare l’allarme: inviare un comando di RESET.
3. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A057

TLP NON APERTO

TLP chiuso

1. Verificare le condizioni del teleruttore TLP
2. Resettare l’allarme: inviare un comando di RESET.
3. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di
Elettronica Santerno SpA.

A058

TLP NON CHIUSO

TLP aperto

1. Verificare le condizioni del teleruttore TLP e del cablaggio del
contatto di ritorno del teleruttore.
2. Resettare l’allarme: inviare un comando di RESET.
3. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A061÷A062
(seriale 0 o 1)

Watchdog linea
seriale

A061: Scattato Watchdog Linea Seriale 0
A062: Scattato Watchdog Linea Seriale 1

1. Verificare la connessione seriale.
2. Verificare che il master remoto assicuri una successione continua
di richieste di scrittura o lettura con intervalli massimi tra
un’interrogazione e quella successiva inferiori al tempo di
watchdog impostato.
3. Aumentare i tempi di watchdog della linea seriale (vedere R005
per la linea seriale 0).

A064

Interruttore Campo
Aperto

Interruttore di campo aperto

1. Verificare la chiusura dell’interruttore di campo a fronte quadro.
2. Resettare l’allarme: inviare un comando di RESET.
3. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A065

Interruttore Rete
Aperto

Interruttore di rete apert

i
1. Verificare la chiusura dell’interruttore di rete a fronte quadro.
2. Resettare l’allarme: inviare un comando di RESET.
3. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A066

Corrente di Ingresso
Ref < 4mA

Rileva una corrente sull’ingresso Ref minore di 4 mA, mentre il range
ammesso è 4-20 mA

Cablaggio del sensore di ingresso interrotto.
Corrente di Ingresso
Ref < 4mA
Soluzioni
1. Verificare il cablaggio del sensore di ingresso.
2. Resettare l’allarme: inviare un comando di RESET.
3. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A067

Sovratemperatura
CPU

Temperatura CPU Superiore alla Massima Ammessa

1. Resettare l’allarme: inviare un comando di RESET.
2. Verificare che la temperatura esterna non ecceda i limiti previsti.
3. Verificare l’efficienza dei ventilatori e lo stato dei filtri del quadro
in cui è alloggiato l’inverter.
4. Verificare l’efficienza dei ventilatori dell’inverter.
5. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A068

Isolamento PV KO

Isolamento campo fotovoltaico KO

1. Verificare l’isolamento galvanico del campo fotovoltaico.
2. Resettare l’allarme: inviare un comando di RESET.
3. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A069

Download PAR KO

Errore durante l’operazione di download parametri da
display/keypad.

Ripetere l’operazione di Download.

A070

Download PAR KO

 Errore durante l’operazione di download parametri da
display/keypad.

Ripetere l’operazione di Download.

A071

1ms INTERRUPT OVERTIME

Malfunzionamento Scheda di Controllo

Contattare il servizio di STI REPAIR

A074

Sovraccarico

Scattata Protezione termica inverter

Verificare la corrente erogata dall’inverter nelle normali condizioni di
lavoro (MENÙ MISURE).

A081

...

Malfunzionamento display/tastiera.

1. Verificare la connessione del cavo display/tastiera.
2. Verificare l’integrità dei contatti dei connettori del cavo
display/tastiera, lato inverter e lato Display/Tastiera.

A082

TLP NON CHIUSO2

TLP/KM1aperto

1. Verificare le condizioni del teleruttore TLP e del cablaggio del
contatto di ritorno del teleruttore
2. Resettare l’allarme: inviare un comando di RESET.
3. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A083

Fault Ventole

Allarme ventole

Sostituire la ventola guasta.

A084

Fault 2° Sensore

Intervento della protezione di sovratemperatura dissipatore dovuto
all’intervento del sensore NTC oppure PTC (presente solo per alcune
taglie)

1. Resettare l’allarme: inviare un comando di RESET.
2. Verificare che la temperatura esterna non ecceda i limiti previsti.
3. Verificare l’efficienza dei ventilatori e lo stato dei filtri del quadro
in cui è alloggiato l’inverter.
4. Verificare l’efficienza dei ventilatori dell’inverter.
5. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A093

Precarica:
Bypass Open

Relè di ByPass aperto

1. Resettare l’allarme: inviare un comando di RESET.
2. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A094

Sovratemperatura
Dissipatore

Rilevata temperatura dissipatore IGBT troppo elevata

1. Resettare l’allarme: inviare un comando di RESET.
2. Verificare che la temperatura esterna non ecceda i limiti previsti.
3. Verificare l’efficienza dei ventilatori e lo stato dei filtri del quadro
in cui è alloggiato l’inverter.
4. Verificare l’efficienza dei ventilatori dell’inverter.
5. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A106 ÷ A109

Corrente di ingresso
< 4mA su Ingressi
Analogici

Rilevata una corrente sugli ingressi Analogici minore di 4 mA, mentre
il range ammesso è 4-20 mA

1. Verificare il cablaggio del sensore di ingresso.
2. Verificare la configurazione dei DIP-switch della scheda ES847.
3. Resettare l’allarme: inviare un comando di RESET.
4. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR

A043 A063
A071 A078
A087 A088 A092
A111 ÷ A120

Malfunzionamento
della Scheda di
Controllo

Malfunzionamento della Scheda Hardware

1. Resettare l’allarme.
2. Se l’allarme persiste, contattare il SERVIZIO ASSISTENZA di STI REPAIR
